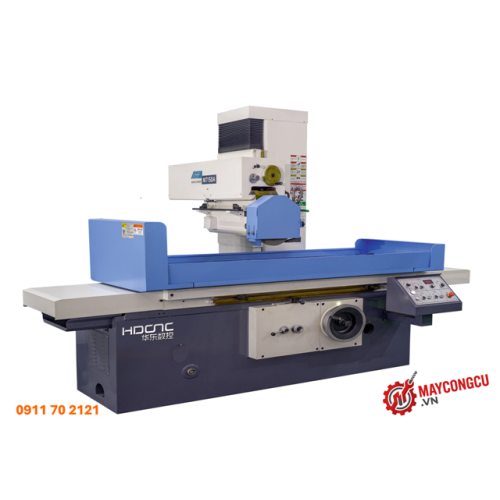

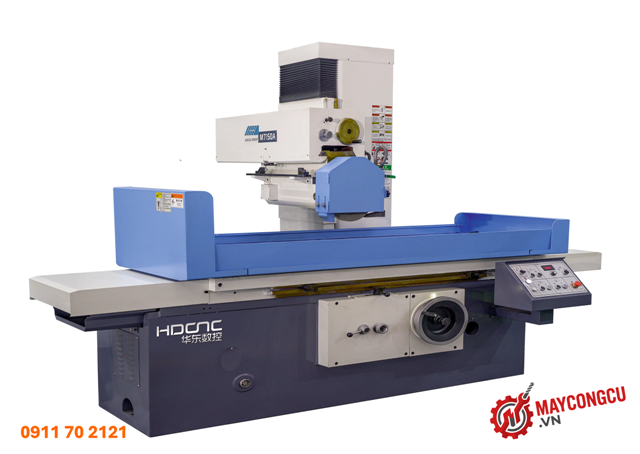

MÁY MÀI PHẲNG CHÍNH XÁC CAO M71 Series

Thân máy bằng gang có độ bền cao
Chuyển động ngang được dẫn động bằng trục vít me bi, đảm bảo độ chính xác truyền động cao và dễ dàng bảo trì
Chuyển động dọc được thực hiện bằng hệ thống thủy lực với tốc độ thay đổi linh hoạt
Chuyển động thẳng đứng có thể thực hiện bằng tay hoặc bằng động cơ
Máy phù hợp cho các tác vụ mài hạng nặng với hiệu suất cao
Hệ thống bôi trơn cưỡng bức cho đường dẫn hướng giúp kéo dài tuổi thọ máy
Máy có thể được nâng cấp lên phiên bản điều khiển PLC trục đứng hoặc PLC 2 trục (các model M71XXD/M71XXPC2)
Ngoại trừ model M7180, tất cả các model khác đều có thể tùy chọn loại B (khoảng cách từ tâm trục chính đến bàn máy là 1000mm) hoặc loại C (khoảng cách từ tâm trục chính đến bàn máy là 1400mm); các thông số kỹ thuật khác tương đương loại A (trừ chiều cao và trọng lượng máy)

THÔNG SỐ KỸ THUẬT		ĐVT	M7140		*M7140A1600**	*M7140A2200**
Kích thước bàn (L*W)		mm	1000*400		1600*400	2200*400
Kích thước mài tối đa (L*W)		mm	1000400400		1600400400	2200400400
Hành trình dọc bàn		mm	200-1100		200-1700	200-2300
Kích thước bàn từ		mm	400*1000		400*1600	400*2200
Tải trọng bàn (bao gồm bàn từ)		kg	630		1000	1380
Tốc độ chạy bàn trục X		M/min	3-27
Kích thước rãnh T (No.*width)		mm	3*18
Khoảng cách từ tâm trục chính đến mặt bàn		mm	600
Kích thước đá mài (ODWidthID)		mm	40040127
Tốc độ trục chính (vô cấp)		r/min	1440

Wheelhead transverse moving	Continuous feed rate	m/min	0.5-4.5
	Intermittent feed	mm/t	3-30
	Handwheel feed per gra.	mm/gra.	0.02
Wheel vertical moving	Rapid speed	mm/min	400
	Handwheel feed per gra.	Mm/gra.	0.005
	Handwheel feed per rev.	Mm/rev.	0.645
Động cơ trục chính		KW	7.5
Động cơ thuỷ lực		KW	3
Bơm giải nhiệt		KW	0.125
Động cơ nâng trục chính		KW	0.37
Công suất tổng		KW	11
Khả năng gia công độ nhám bề mặt		μm	Ra0.63
Trọng lượng		kg	4700	6600			8000
Kích thước đóng kiện (LWH)		cm	295220233	500220233			680220233

THÔNG SỐ KỸ THUẬT		ĐVT	M7150A		*M7150A1600**	*M7150A2200**
Kích thước bàn (L*W)		mm	1000*500		1600*500	2200*500
Kích thước mài tối đa (L*W)		mm	1000500500		1600500500	2200500500
Hành trình dọc bàn		mm	200-1100		200-1700	200-2300
Kích thước bàn từ		mm	500*1000		500*1600	500*2200
Tải trọng bàn (bao gồm bàn từ)		kg	700		1240	1410
Tốc độ chạy bàn trục X		M/min	3-27
Kích thước rãnh T (No.*width)		mm	3*22
Khoảng cách từ tâm trục chính đến mặt bàn		mm	700
Kích thước đá mài (ODWidthID)		mm	40040203
Tốc độ trục chính (vô cấp)		r/min	1440
Worktable speed		m/min	3-27
Wheelhead Transverse moving	Continuous feed rate	m/min	0.5-4.5
	Intermittent feed	mm/t	3-30
	Handwheel feed per gra.	mm/gra.	0.02
Wheel vertical moving	Rapid speed	mm/min	400
	Handwheel feed per gra.	Mm/gra.	0.005
	Handwheel feed per rev.	Mm/rev.	0.515
Động cơ trục chính		KW	7.5
Động cơ thuỷ lực		KW	5.5
Bơm giải nhiệt		KW	0.125
Động cơ nâng trục chính		KW	0.55
Công suất tổng		KW	12.25
Khả năng gia công độ nhám bề mặt		μm	Ra0.63
Trọng lượng		kg	5000	7100			8500
Kích thước đóng kiện (LWH)		cm	320228252	520228252			680228252

THÔNG SỐ KỸ THUẬT		ĐVT	*M7170A1250**		*M7170A1600**	*M7170A2200**
Table size(L*W)		mm	1250*700		1600*700	2200*700
Max.grinding size of workpiece(L*W)		mm	1250700500		1600700500	2200700500
Longitudinal travel		mm	200-1350		200-1700	200-2300
Magnetic chuck size		mm	700*1250		700*1600	700*2200
Max. loading of table(including magentic chuck)		kg	1100		1400	1800
Table longitudinal speed		M/min	3-27
T-slot of table(No.*width)		mm	3*22
Distance from spindle center to table surface		mm	700
Wheel size(ODWidthID)		mm	40050203
Spindle speed(stepless)		r/min	1440
Worktable speed		m/min	3-27
Wheelhead Transverse moving	Continuous feed rate	m/min	0.5-4.5
	Intermittent feed	mm/t	3-30
	Handwheel feed per gra.	mm/gra.	0.02
Wheel vertical moving	Rapid speed	mm/min	400
	Handwheel feed per gra.	Mm/gra.	0.005
	Handwheel feed per rev.	Mm/rev.	0.515
Spindle motor		KW	11
Hydraulic motor		KW	5.5
Cooltant motor		KW	0.125
Transverse motor		KW	0.55
Elevating motor		KW	0.55
Total rated power		KW	19.75
Surface roughness		μm	Ra0.63
Gross weight		kg	6200	6600			7200
Package dimension(LWH)		cm	385228255	560228255			680228255

THÔNG SỐ KỸ THUẬT		ĐVT	*M71801600**		*M71802200**	*M71803000**
Table size(L*W)		mm	1600*800		2200*800	3000*800
Max.grinding size of workpiece(L*W)		mm	1600800500		2200800500	3000800500
Longitudinal travel		mm	200-1700		200-2300	200-3100
Magnetic chuck size		mm	800*1600		800*2200	800*3000
Max. loading of table(including magentic chuck)		kg	1600		2000	3000
Table longitudinal speed		M/min	3-27
T-slot of table(No.*width)		mm	3*22
Distance from spindle center to table surface		mm	700
Wheel size(ODWidthID)		mm	45063203
Spindle speed(stepless)		r/min	1440
Worktable speed		m/min	3-27
Wheelhead Transverse moving	Continuous feed rate	m/min	0.5-4.5
	Intermittent feed	mm/t	3-30
	Handwheel feed per gra.	mm/gra.	0.02
Wheel vertical moving	Rapid speed	mm/min	400
	Handwheel feed per gra.	Mm/gra.	0.005
	Handwheel feed per rev.	Mm/rev.	0.515
Spindle motor		KW	15
Hydraulic motor		KW	5.5
Cooltant motor		KW	0.125
Transverse motor		KW	0.75
Elevating motor		KW	0.75
Total rated power		KW	28.75
Surface roughness		μm	Ra0.63
Gross weight		kg	9500	11000			13000
Package dimension(LWH)		cm	490260270	570260270			865260270
