Máy mài phẳng

Công ty TNHH Tự động hóa Weihai Huadong tọa lạc tại thành phố ven biển xinh đẹp Uy Hải (Weihai). Đây là doanh nghiệp công nghệ cao chuyên về nghiên cứu phát triển, thiết kế, sản xuất, kinh doanh và cung cấp dịch vụ cho các loại máy công cụ mài và phay. Các dòng sản phẩm chính của công ty bao gồm máy mài và máy phay, với chất lượng đạt trình độ tiên tiến thế giới. Sản phẩm máy mài dẫn hướng kiểu giàn (gantry) của công ty đã giành được giải thưởng trong Dự án Khoa học và Công nghệ trọng điểm quốc gia (Dự án 04); bên cạnh đó, các sản phẩm máy mài tròn ngoài CNC và máy mài phẳng CNC độ chính xác cao cũng đạt trình độ tiên tiến quốc tế.

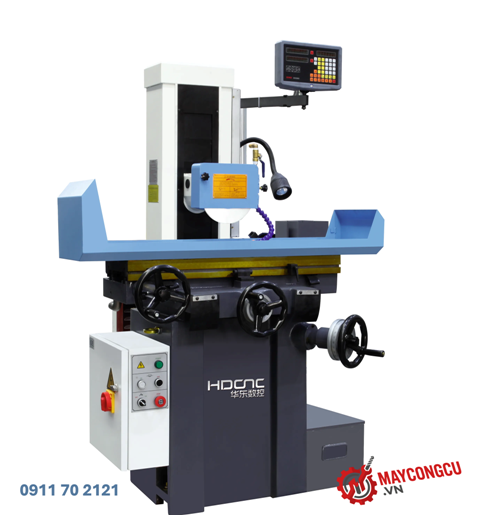

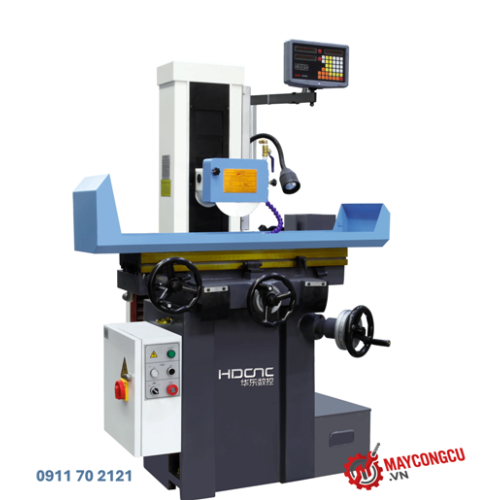

MÁY MÀI THỦ CÔNG



MODEL

618A

MG-618A

818A

Kích thước bàn (L*W)

460*180mm

460*180mm

480*200mm

Hành trình bàn (L*W)

500*190mm

500*190mm

530*220mm

Khoảng cách từ trục chính đến bàn

335mm

440mm

440mm

Kích thước đá mài  (OD*Width*ID)

200*13*31.75

Tốc độ trục chính (vô cấp)

2850 rpm

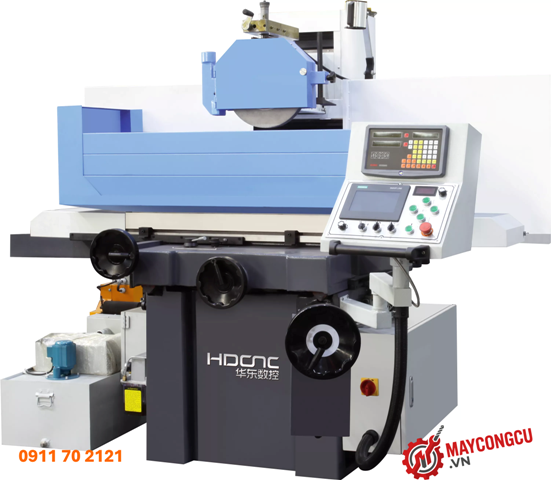

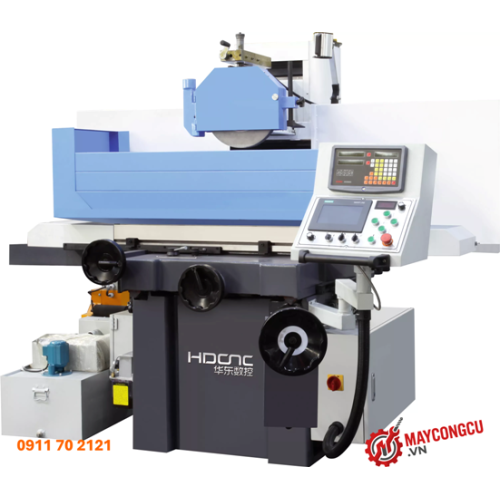

MÁY MÀI PHẲNG LOẠI BÀN CHẠY  – SGA



AHR là dòng máy điều khiển trục đứng bằng động cơ AC

AHD là dòng máy điều khiển trục đứng bằng động cơ servo kết hợp PLC có thể cài đặt mài tự động.

MODEL

SG2050AHR

SG2050AHD

SGA2550AHR

SGA2550AHD

SGA3063AHR

SGA3063AHD

Kích thước bàn (L*W)

200*460mm

250*500mm

635*305mm

Khoảng cách từ trục chính đến bàn

450mm

450mm

580mm

Tải trọng bàn (kg)

120

180

270

Kích thước đá mài  (OD*Width*ID)

200*20*31.75

200*20*31.75

350*40*127

Tốc độ trục chính (vô cấp)

2850

2850

1450

MODEL

SGA30100AHR

SGA30100AHD

SGA4080AHR

SGA4080AHD

SGA40100AHR

SGA40100AHD

Kích thước bàn (L*W)

305*1050

406*813

406*1020

Khoảng cách từ trục chính đến bàn

580

Tải trọng bàn (kg)

400

500

600

Kích thước đá mài  (OD*Width*ID)

350*40*127

Tốc độ trục chính (vô cấp)

1450 rpm

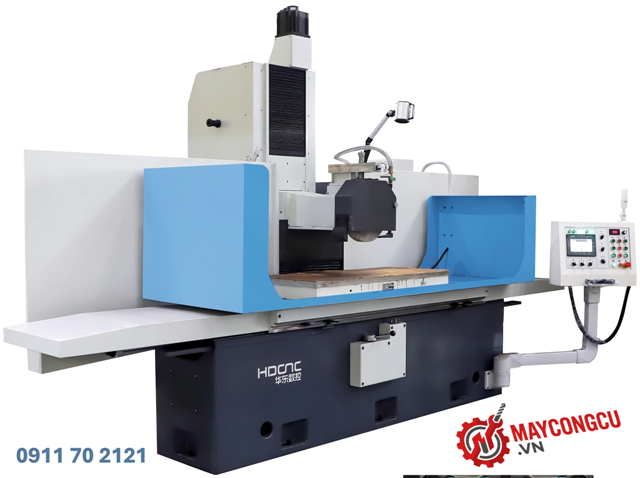

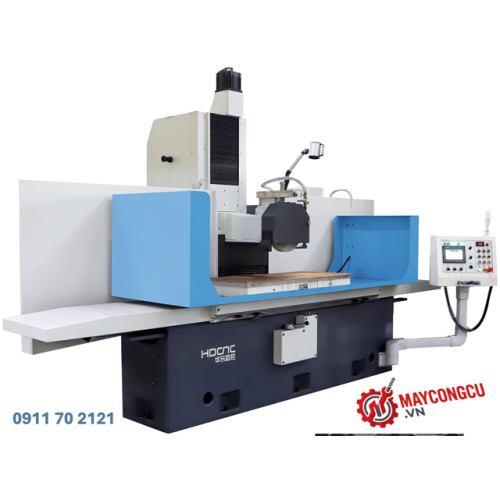

MÁY MÀI PHẲNG DÒNG TRỤ DI CHUYỂN – SG-PC2



  •  Trục chính đầu mài chuyên dụng sử dụng vòng bi lăn độ chính xác cao, hệ thống bôi trơn kín hoàn toàn, đảm bảo tuổi thọ dài và độ chính xác cao.
  • Các thanh dẫn hướng trên cả ba trục đều được phủ lớp vật liệu nhựa chuyên dụng (plasticized), kết hợp với hệ thống bôi trơn tự động độc lập, giúp chuyển động êm ái, giảm thiểu hao mòn và duy trì độ chính xác ổn định.
  • Dòng máy điều khiển bằng chương trình: Các trục Y và Z sử dụng động cơ servo xoay chiều (AC) và hệ thống điều khiển PLC, cho phép thực hiện quy trình mài tự động đối với bề mặt phẳng hoặc bề mặt định hình.
  • Dòng máy CNC: Cơ cấu tiến dao trục Y và Z sử dụng vít me bi độ chính xác cao, được điều khiển bởi động cơ servo AC và hệ thống CNC, mang lại độ nhạy cao trong quá trình tiến dao; máy có khả năng mài bề mặt phẳng và bề mặt định hình (sự phối hợp giữa trục Y và Z cho phép hiệu chỉnh đá mài theo biên dạng, từ đó thực hiện mài bề mặt định hình), cũng như tự động mài các rãnh hoặc bậc có khoảng cách, độ sâu và chiều rộng không đều nhau, đảm bảo vận hành thuận tiện và hiệu suất cao.
  • Trục X (chuyển động trái-phải) được dẫn động bằng hệ thống thủy lực, sử dụng tín hiệu từ công tắc quang điện và van đảo chiều điện-thủy lực, kết hợp với trạm thủy lực độc lập, mang lại khả năng vận hành êm ái và độ ồn thấp.

MODEL

SG50100PC2

SG50120PC2

Kích thước bàn (L*W)

1000*500

500*1200

Khoảng cách từ trục chính đến bàn

820

850

Tải trọng bàn (kg)

700

880

Kích thước đá mài  (OD*Width*ID)

355*50*127

355*50*127

Tốc độ trục chính (vô cấp)

1450 rpm

1450 rpm

MODEL

SG60120PC2

SG60160PC2

SG60220PC2

Kích thước bàn (L*W)

610*1250

610*1600

610*2200

Khoảng cách từ trục chính đến bàn

600/900

Kích thước bàn từ

600*1200*1

600*800*2

600*1000*2

Tải trọng bàn (kg)

970

1230

1690

Kích thước đá mài  (OD*Width*ID)

355*50*127

Tốc độ trục chính (vô cấp)

1450 rpm





Tags: Máy mài phẳng WEIHAI HUA DONG HDCNC
