Máy đo độ cứng Vickers HV-1000TPTA
 |
| HV-1000TPTA |

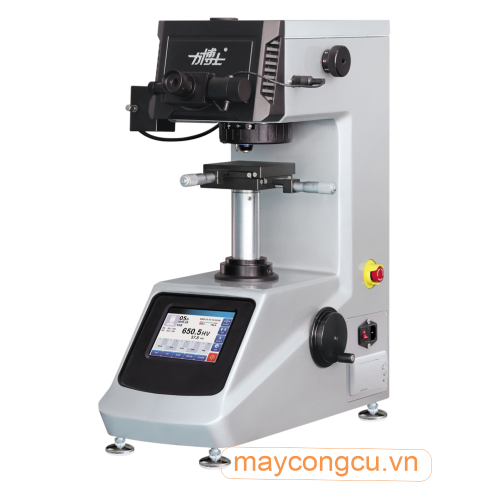

Máy đo độ cứng Vickers kỹ thuật số HV-1000TPTA
Mẫu máy đo độ cứng micro-Vickers này được thiết kế và sản xuất theo tiêu chuẩn GB/T 4340.2-2012, ISO 6507-2 và tiêu chuẩn ASTM E384 của Hoa Kỳ. Đây là thiết bị kiểm tra độ cứng thế hệ mới tích hợp công nghệ cơ khí, quang học và máy tính, có khả năng tự động chuyển đổi vật kính và đầu đo, nhập giá trị chiều dài đường chéo đo được và tự động tính toán độ cứng, lưu trữ dữ liệu, hiển thị, in và chuyển đổi giá trị độ cứng.
Mẫu máy này phù hợp để đo độ cứng Vickers hoặc Knoop của các chi tiết kim loại siêu nhỏ, tấm mỏng, lá kim loại, cũng như các lớp thấm tôi, lớp mạ điện, lớp nitrat hóa, lớp thấm cacbon và lớp xyanua hóa. Thiết bị cũng có thể được sử dụng cho các vật liệu phi kim như trang sức, gốm sứ và thủy tinh — những vật liệu không thể kiểm tra bằng lực thử lớn. Máy có độ chính xác kiểm tra cao, độ tin cậy vượt trội, khả năng tự động hóa toàn diện, vết lõm cực nhỏ và cho phép kiểm tra không phá hủy mẫu.
Thiết bị này cũng có thể hoạt động như kính hiển vi kim tương để quan sát cấu trúc vi mô và hình thái vật liệu. Khi kết nối với máy tính và được trang bị camera CCD cùng phần mềm tương ứng, thiết bị có thể hoạt động như máy đo độ cứng vi mô xử lý hình ảnh với nhiều chức năng mạnh mẽ, trở thành một trong những thiết bị kiểm tra lý tưởng hiện nay. Kết quả và hình ảnh thử nghiệm cũng có thể được truyền qua mạng.
Thông số model
| Model | Tính năng chính | Ứng dụng | Phụ kiện tiêu chuẩn |
|---|---|---|---|
| HV-1000TPTA |
|
Thiết bị được sử dụng để xác định độ cứng Vickers của kim loại, gốm sứ, các lớp xử lý bề mặt kim loại và độ cứng của các lớp thấm cacbon, nitrat hóa và tôi cứng. Máy đặc biệt phù hợp để đo độ cứng Vickers cho các chi tiết siêu nhỏ và siêu mỏng. |
|
Thông số kỹ thuật – HV-1000MPTA
| Hạng mục |
Máy đo độ cứng Vickers HV-1000MPTA |
|
Thang đo Vickers |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
Lực thử |
0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N) |
|
Lựa chọn lực thử |
Chọn lực thử bằng cách xoay tay quay lựa chọn lực; lực thử hiện tại sẽ được hiển thị trên màn hình. |
|
Điều khiển tải lực |
Tự động (tải/giữ/dỡ lực) |
|
Tháp xoay |
Tháp xoay tự động |
|
Thời gian giữ lực |
Điều chỉnh từ 1 đến 60 giây (mỗi bước 5 giây) |
|
Chế độ kiểm tra |
HV/HK |
|
Phạm vi giá trị độ cứng |
5–3000 HV; nhập dữ liệu đo từ thước vi để nhận kết quả giá trị độ cứng tương ứng. |
|
Chiều cao tối đa của mẫu thử |
110 mm, khoảng cách từ tâm vết lõm đến thành máy: 110 mm |
|
Hệ thống đo quang học |
Vật kính: 10× (quan sát), 40× (đo lường); giá trị chia: 0.025 μm |
|
Bàn thử tọa độ XY |
Kích thước: 100 × 100 mm; hành trình: 25 × 25 mm; độ phân giải: 0.01 mm |
|
Nguồn sáng |
12V/20W, độ sáng điều chỉnh PWM |
|
Chế độ tiết kiệm năng lượng |
Tự động chuyển sang chế độ chờ sau 5 phút không hoạt động. |
|
Nguồn điện |
220V 50Hz, tổng công suất tiêu thụ: 100W |
|
Kích thước tổng thể |
525×330×620 (mm), trọng lượng: 36 kg |
|
Cấu hình đặc biệt |
Tích hợp máy in, cảnh báo vùng |
|
Tiêu chuẩn áp dụng |
GB/T 4340.2 ISO 6507 ASTM E92 |
Cấu Hình Cơ Bản – HV-1000MPTA
| STT | Tên | Thông số | Đơn vị | Số lượng | Ghi chú | |
|---|---|---|---|---|---|---|
| 1 | Máy chính | Máy đo độ cứng Vickers | Bộ | 1 | ||
| 2 | Đầu đo Vickers | Cái | 1 | |||
| 3 | Vật kính | 10×, 40× | Cái | Mỗi loại 1 cái | ||
| 4 | Hộp phụ kiện (1) |
Thị kính đo điện tử 10× | Cái | 1 | ||
| 5 | Bàn thử tọa độ chéo | Cái | 1 | |||
| 6 | Vít cân chỉnh | M10×25 | Cái | 4 | ||
| 7 | Thước thủy | Cái | 1 | |||
| 8 | Khóa lục giác | 2.5 mm | Cái | 1 | ||
| 9 | Khóa lục giác | 3 mm | Cái | 1 | ||
| 10 | Tua vít bake | 5×75 | Cái | 1 | ||
| 11 | Tua vít dẹp | 5×75 | Cái | 1 | ||
| 12 | Khối chuẩn độ cứng Vickers | 700–800 HV1 | Khối | 1 | ||
| 13 | Khối chuẩn độ cứng Vickers | 400–600 HV0.2 | Khối | 1 | ||
| 14 | Tấm phủ chống bụi | Cái | 1 | |||
| 15 | Cầu chì | 2A | Cái | 2 | Phụ tùng thay thế | |
| 16 | Bóng halogen | 12V / 20W | Cái | 1 | Phụ tùng thay thế | |
| 17 | Dây nguồn | Cái | 1 | |||
| 18 | Bàn kẹp mẫu mỏng | Cái | 1 | |||
| 19 | Kìm mũi bằng | Cái | 1 | |||
| 20 | Giá đỡ kiểm tra dây nhỏ | Cái | 1 | |||
| 21 | Vít chìm lục giác | M5×12 | Cái | 4 | Thép không gỉ | |
| 22 | Khối V lớn | Cái | 1 | |||
| 23 | Khối V nhỏ | Cái | 1 | |||
| 24 | Tài liệu | Chứng nhận hợp chuẩn | Bản | 1 | ||
| 25 | Hướng dẫn sử dụng | Bản | 1 | |||
| 26 | Phiếu đóng gói | Bản | 1 | |||
