Máy đo độ cứng Vickers HV-1000MPTA
 |
| HV-1000MPTA |

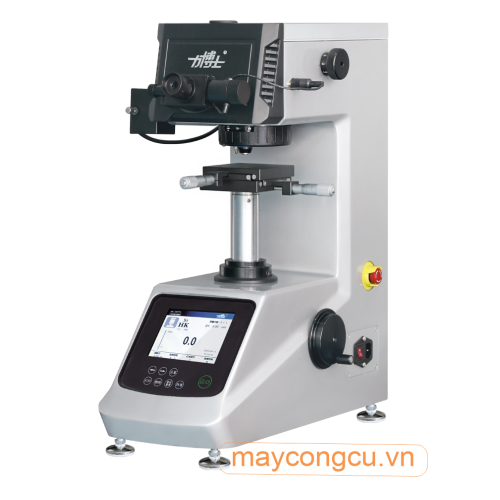

Máy đo độ cứng Vickers kỹ thuật số HV-1000MPTA
Mẫu máy đo độ cứng vi Vickers này được thiết kế và sản xuất theo tiêu chuẩn GB/T 4340.2-2012, ISO 6507-2 và tiêu chuẩn ASTM E384 của Hoa Kỳ. Đây là thiết bị kiểm tra độ cứng thế hệ mới tích hợp công nghệ cơ khí, quang học và máy tính, có khả năng tự động chuyển đổi vật kính và đầu ấn, nhập giá trị đường chéo đo được, đồng thời tự động tính toán độ cứng, lưu trữ dữ liệu, hiển thị, in và chuyển đổi giá trị độ cứng.
Mẫu máy đo độ cứng vi Vickers này thích hợp để đo độ cứng Vickers hoặc Knoop của các chi tiết kim loại siêu nhỏ, lát cắt mỏng, lá kim loại và các lớp tôi cứng, lớp mạ điện, lớp thấm nitơ, lớp thấm cacbon và lớp thấm xyanua. Ngoài ra, máy còn có thể kiểm tra các vật liệu phi kim loại như trang sức, gốm sứ và thủy tinh — những vật liệu không thể kiểm tra bằng lực thử lớn. Thiết bị có độ chính xác đo cao, độ tin cậy vượt trội, khả năng vận hành thông minh toàn diện, vết lõm cực nhỏ và kiểm tra không phá hủy mẫu.
Thiết bị này cũng có thể được sử dụng như kính hiển vi luyện kim để quan sát cấu trúc vi mô và thành phần pha của vật liệu. Khi kết nối với máy tính, camera CCD và phần mềm tương ứng, máy có thể hoạt động như một hệ thống đo độ cứng vi xử lý hình ảnh với khả năng mạnh mẽ, là một trong những thiết bị kiểm tra lý tưởng hiện nay. Kết quả và hình ảnh thử nghiệm cũng có thể được truyền qua mạng.
Thông số model
| Model | Đặc điểm chính | Ứng dụng | Phụ kiện tiêu chuẩn |
|---|---|---|---|
| HV-1000MPTA |
|
Thiết bị được sử dụng để xác định độ cứng Vickers của kim loại, gốm sứ, các lớp xử lý bề mặt kim loại và độ cứng của các lớp thấm cacbon, thấm nitơ và lớp tôi cứng. Máy đặc biệt phù hợp để kiểm tra độ cứng Vickers của các chi tiết siêu nhỏ và siêu mỏng. |
|
Thông số kỹ thuật – HV-1000MPTA
| Hạng mục |
Máy đo độ cứng Vickers HV-1000MPTA |
|
Thang đo Vickers |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
Lực thử |
0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N) |
|
Lựa chọn lực thử |
Chọn lực thử bằng cách xoay tay quay lựa chọn lực; lực thử hiện tại sẽ được hiển thị trên màn hình. |
|
Điều khiển tải lực |
Tự động (tải/giữ/dỡ lực) |
|
Tháp xoay |
Tháp xoay tự động |
|
Thời gian giữ lực |
Điều chỉnh từ 1 đến 60 giây (mỗi bước 5 giây) |
|
Chế độ kiểm tra |
HV/HK |
|
Phạm vi giá trị độ cứng |
5–3000 HV; nhập dữ liệu đo từ thước vi để nhận kết quả giá trị độ cứng tương ứng. |
|
Chiều cao tối đa của mẫu thử |
110 mm, khoảng cách từ tâm vết lõm đến thành máy: 110 mm |
|
Hệ thống đo quang học |
Vật kính: 10× (quan sát), 40× (đo lường); giá trị chia: 0.025 μm |
|
Bàn thử tọa độ XY |
Kích thước: 100 × 100 mm; hành trình: 25 × 25 mm; độ phân giải: 0.01 mm |
|
Nguồn sáng |
12V/20W, độ sáng điều chỉnh PWM |
|
Chế độ tiết kiệm năng lượng |
Tự động chuyển sang chế độ chờ sau 5 phút không hoạt động. |
|
Nguồn điện |
220V 50Hz, tổng công suất tiêu thụ: 100W |
|
Kích thước tổng thể |
525×330×620 (mm), trọng lượng: 36 kg |
|
Cấu hình đặc biệt |
Tích hợp máy in, cảnh báo vùng |
|
Tiêu chuẩn áp dụng |
GB/T 4340.2 ISO 6507 ASTM E92 |
Cấu Hình Cơ Bản – HV-1000MPTA
| STT | Tên | Thông số | Đơn vị | Số lượng | Ghi chú | |
|---|---|---|---|---|---|---|
| 1 | Máy chính | Máy đo độ cứng Vickers | Bộ | 1 | ||
| 2 | Đầu đo Vickers | Cái | 1 | |||
| 3 | Vật kính | 10×, 40× | Cái | Mỗi loại 1 cái | ||
| 4 | Hộp phụ kiện (1) |
Thị kính đo điện tử 10× | Cái | 1 | ||
| 5 | Bàn thử tọa độ chéo | Cái | 1 | |||
| 6 | Vít cân chỉnh | M10×25 | Cái | 4 | ||
| 7 | Thước thủy | Cái | 1 | |||
| 8 | Khóa lục giác | 2.5 mm | Cái | 1 | ||
| 9 | Khóa lục giác | 3 mm | Cái | 1 | ||
| 10 | Tua vít bake | 5×75 | Cái | 1 | ||
| 11 | Tua vít dẹp | 5×75 | Cái | 1 | ||
| 12 | Khối chuẩn độ cứng Vickers | 700–800 HV1 | Khối | 1 | ||
| 13 | Khối chuẩn độ cứng Vickers | 400–600 HV0.2 | Khối | 1 | ||
| 14 | Tấm phủ chống bụi | Cái | 1 | |||
| 15 | Cầu chì | 2A | Cái | 2 | Phụ tùng thay thế | |
| 16 | Bóng halogen | 12V / 20W | Cái | 1 | Phụ tùng thay thế | |
| 17 | Dây nguồn | Cái | 1 | |||
| 18 | Bàn kẹp mẫu mỏng | Cái | 1 | |||
| 19 | Kìm mũi bằng | Cái | 1 | |||
| 20 | Giá đỡ kiểm tra dây nhỏ | Cái | 1 | |||
| 21 | Vít chìm lục giác | M5×12 | Cái | 4 | Thép không gỉ | |
| 22 | Khối V lớn | Cái | 1 | |||
| 23 | Khối V nhỏ | Cái | 1 | |||
| 24 | Tài liệu | Chứng nhận hợp chuẩn | Bản | 1 | ||
| 25 | Hướng dẫn sử dụng | Bản | 1 | |||
| 26 | Phiếu đóng gói | Bản | 1 | |||
