Máy Kiểm Tra Độ Cứng Vickers QHV-5/10/30/50TPTA
 |
| QHV-5/10/30/50TPTA |

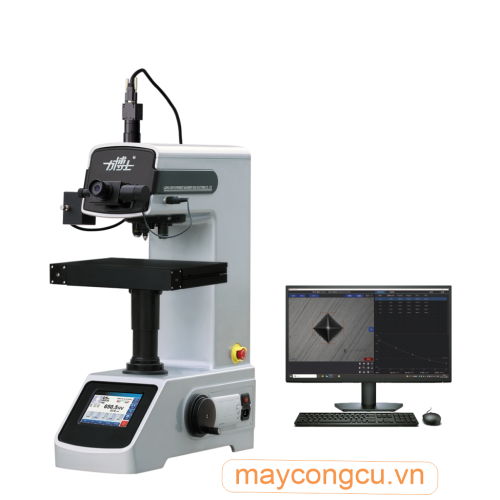

Máy Kiểm Tra Độ Cứng Vickers Kỹ Thuật Số QHV-5/10/30/50TPTA
QHV-5/10/30/50TPTA là dòng máy kiểm tra độ cứng Vickers tiên tiến tích hợp công nghệ cơ khí, quang học và máy tính. Thiết bị sở hữu chức năng toàn diện, mức độ tự động hóa cao cùng độ chính xác và độ tin cậy vượt trội. Máy chủ yếu được sử dụng để kiểm tra độ cứng của các lớp tôi mỏng — chẳng hạn như trên vi linh kiện, tấm mỏng, lá kim loại, dây kim loại, lớp mạ điện và lớp thấm nitơ — cũng như các vật liệu phi kim như kính, trang sức và gốm sứ, đáp ứng nhu cầu phân tích vi cấu trúc vật liệu và kiểm soát chất lượng chính xác. Thiết bị hỗ trợ tự động tải và dỡ tải, đa ngôn ngữ cùng nhiều giao diện kết nối như Ethernet, Bluetooth và RS232, giúp quản lý dữ liệu, truyền tải và truy xuất mạng hiệu quả. Vì vậy, máy mang lại giá trị ứng dụng vượt trội trong cả nghiên cứu khoa học và sản xuất công nghiệp.
Thông số kỹ thuật mô hình
| Model | Tính năng chính | Ứng dụng | Phụ kiện tiêu chuẩn |
|---|---|---|---|
| QHV-5/10/30/50TPTA |
|
|
|
Lực thử và thang đo
| Model | Hạng mục | Thông số kỹ thuật |
|---|---|---|
| QHV-5TPTA | Lực thử | 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 (N) |
| 0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5 (kgf) | ||
| Thang đo | HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 | |
| QHV-10TPTA | Lực thử | 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 (N) |
| 0.3, 0.5, 1, 2, 2.5, 3, 5, 10 (kgf) | ||
| Thang đo | HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 | |
| QHV-30TPTA | Lực thử | 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 (N) |
| 0.5, 1, 2, 2.5, 3, 5, 10, 20, 30 (kgf) | ||
| Thang đo | HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 | |
| QHV-50TPTA | Lực thử | 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 (N) |
| 1, 2, 2.5, 3, 5, 10, 20, 30, 50 (kgf) | ||
| Thang đo | HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 |
Thông số kỹ thuật – QHV-5/10/30/50TPTA
| Thông số kỹ thuật | Máy đo độ cứng Micro-Vickers tự động hoàn toàn QHV-1000TPTA |
| Thang đo Vickers | HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
| Lực thử | 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N) 10, 25, 50, 100, 200, 300, 500, 1000 (gf) |
| Lựa chọn lực thử | Chọn lực thử bằng cách xoay tay quay chọn lực thử; lực thử hiện tại được hiển thị trên màn hình. |
| Điều khiển tải | Tự động (tải / giữ tải / dỡ tải) |
| Tháp xoay (chuyển đổi vật kính và đầu đo) | Tự động |
| Hiển thị độ cứng | Máy tính hiển thị hình ảnh vết lõm và thực hiện đo tự động. |
| Lấy nét | Tự động lấy nét |
| Thời gian giữ tải | Có thể điều chỉnh từ 0 đến 99 giây |
| Chế độ thử nghiệm | HV / HK |
| Phạm vi giá trị độ cứng | 5–3000 HV |
| Chiều cao mẫu tối đa | 105 mm |
| Khoảng cách từ tâm vết lõm đến thành máy | 110 mm |
| Hệ thống đo quang học | Vật kính: 10× (quan sát), 40× (đo lường) Độ phóng đại tổng: 100× (quan sát), 400× (đo lường) Phạm vi đo: 0–200 μm Giá trị chia: 0.025 μm |
| Bàn thử tọa độ XY | Kích thước: 100 × 100 mm Hành trình: 25 × 25 mm Độ phân giải: 0.01 mm |
| Bàn thử tự động | Kích thước: 312 × 225 mm Hành trình trục X: 110 mm Hành trình trục Y: 90 mm |
| Phương thức điều khiển di chuyển bàn thử | Điều khiển thủ công, điều khiển điện và điều khiển bằng máy tính (trục X, trục Y và nâng hạ) |
| Nguồn sáng | 12V / 20W, độ sáng nguồn sáng: điều chỉnh PWM |
| Chế độ tiết kiệm năng lượng | Có thể cài đặt thời gian để tự động chuyển sang chế độ chờ. |
| Nguồn điện | 220V / 50Hz |
| Kích thước tổng thể | 525 × 330 × 620 mm (Dài × Rộng × Cao) |
| Trọng lượng | 36 kg |
| Tiêu chuẩn áp dụng | GB/T 4340.2, ISO 6507, ASTM E92 |
