Máy chấn CNC PBS

• Mô tả
• Thông số kỹ thuật

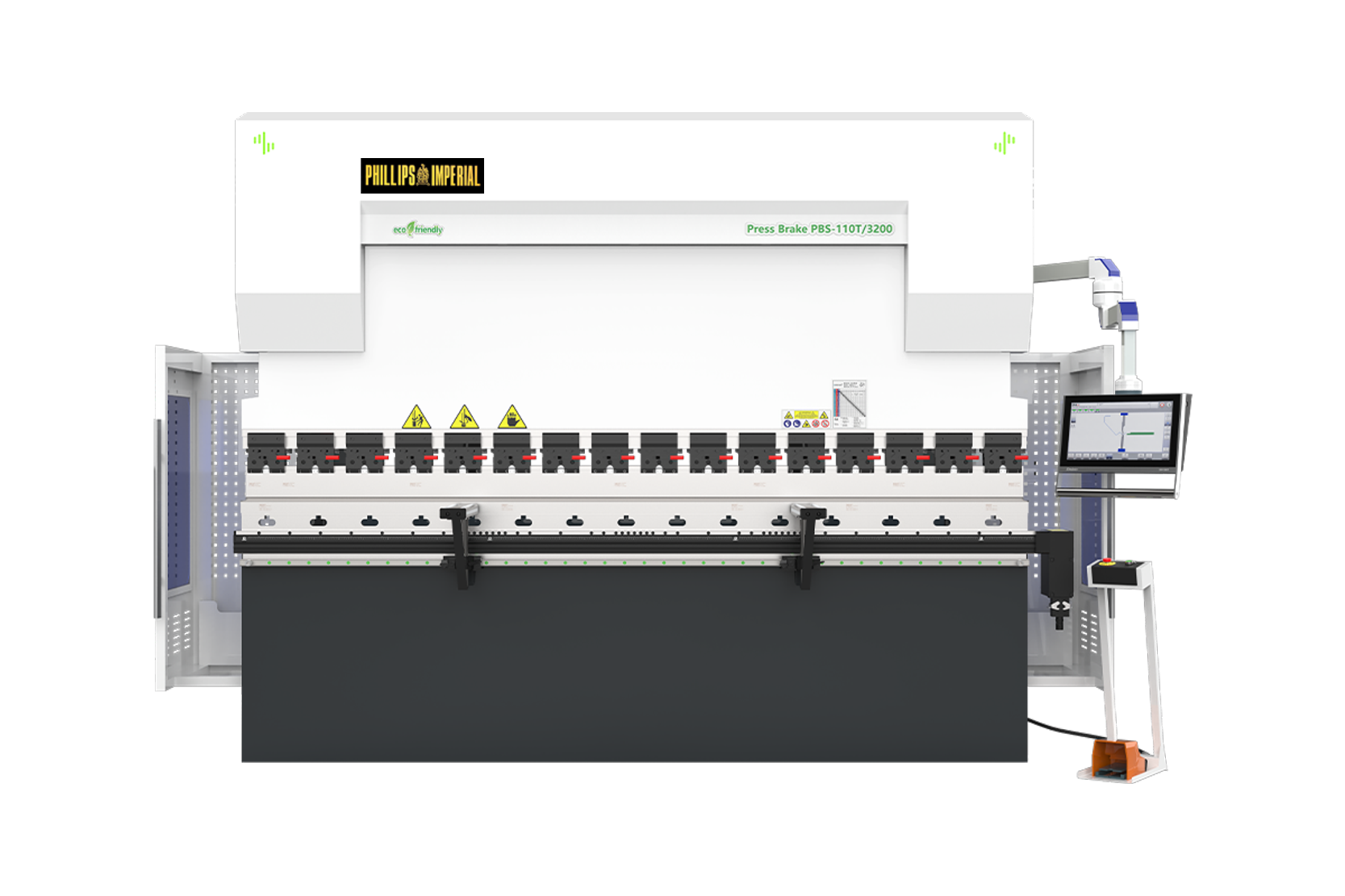

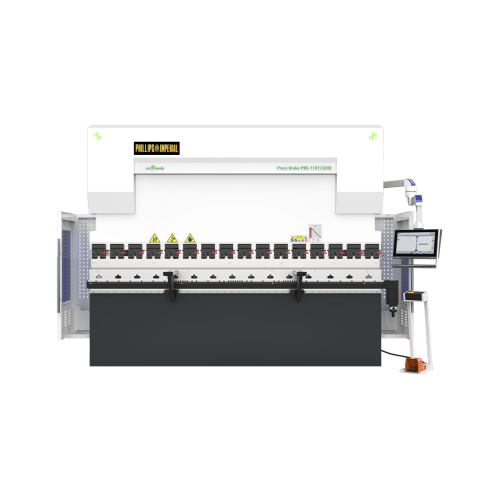

Máy chấn CNC PBS với bộ điều khiển DA-58T

PHỤ KIỆN TIÊU CHUẨN

Bộ điều khiển: DELEM DA-58Tx Hệ thống điện: Schneider   Động cơ chính: Siemens   Động cơ servo: ESTUN Bàn đạp chân: KACON   Hệ thống thuỷ lực: Bosch Rexroth – Germany

Bơm thuỷ lực: First – USA Vòng đệm: PARKER – America Động cơ hiệu suất cao – Class IE3 Nối ống: EMB – Germany Vít me cữ sau: Hiwin – Taiwan Thước quang: Fagor

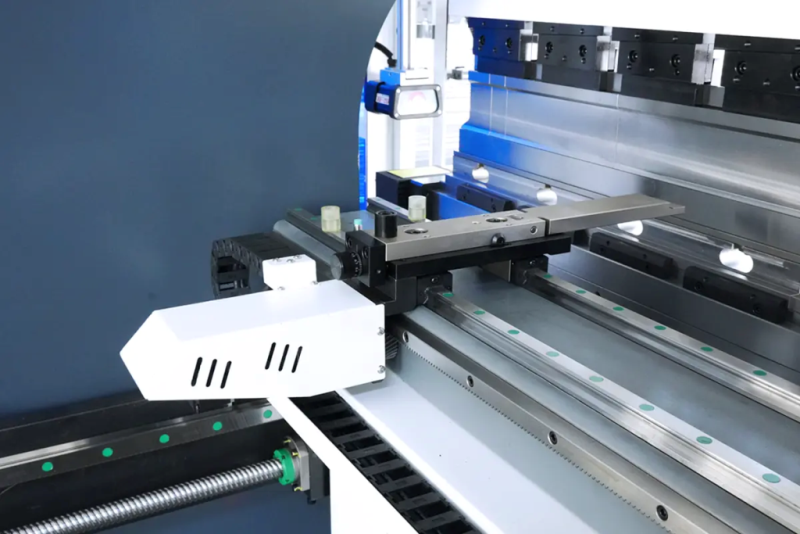

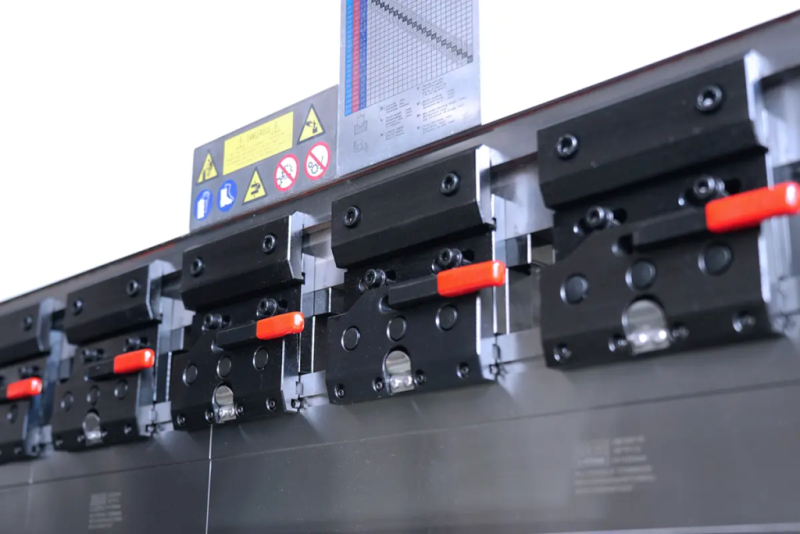

Manual Upper Tool Clamping	2-Axis CNC BackGauge with X, R-Axis

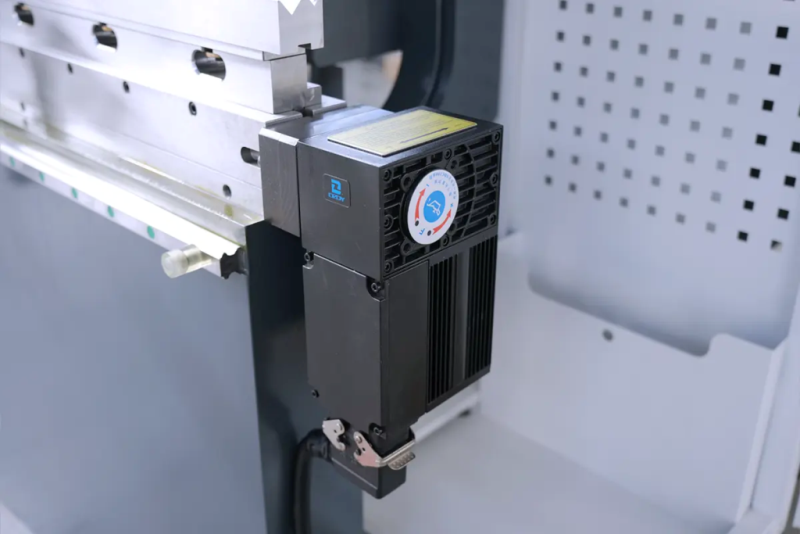

Electric Crowning	Proportional Valve

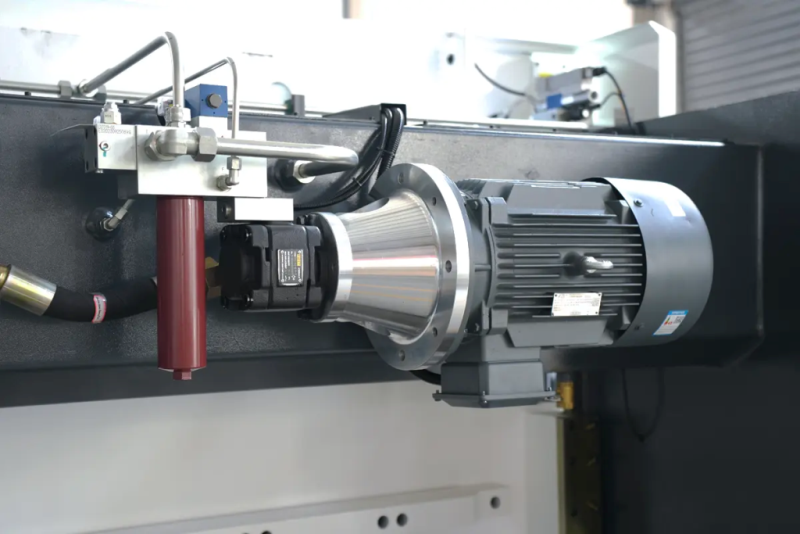

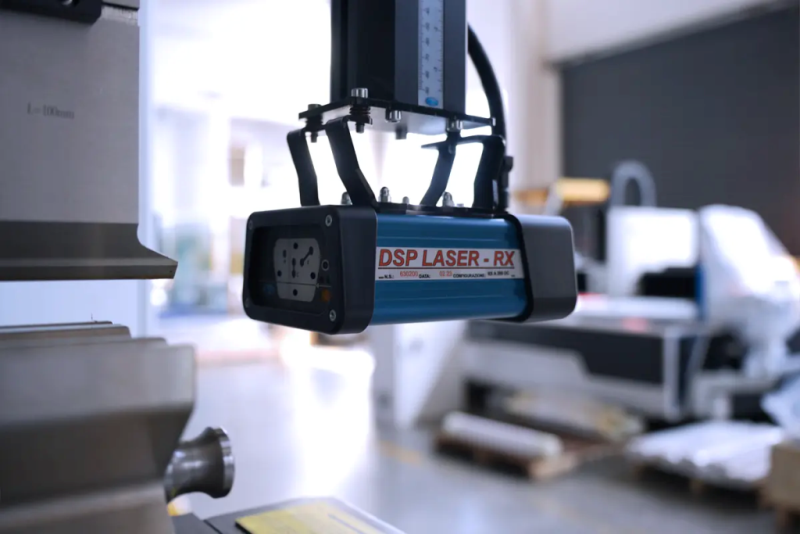

Italy DSP Laser Protection (Optional)	Siemens Main Motor

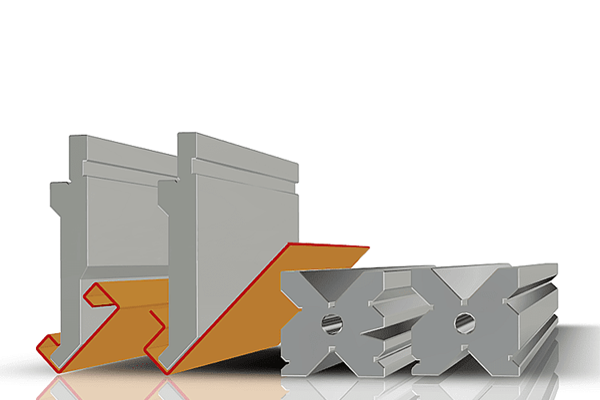

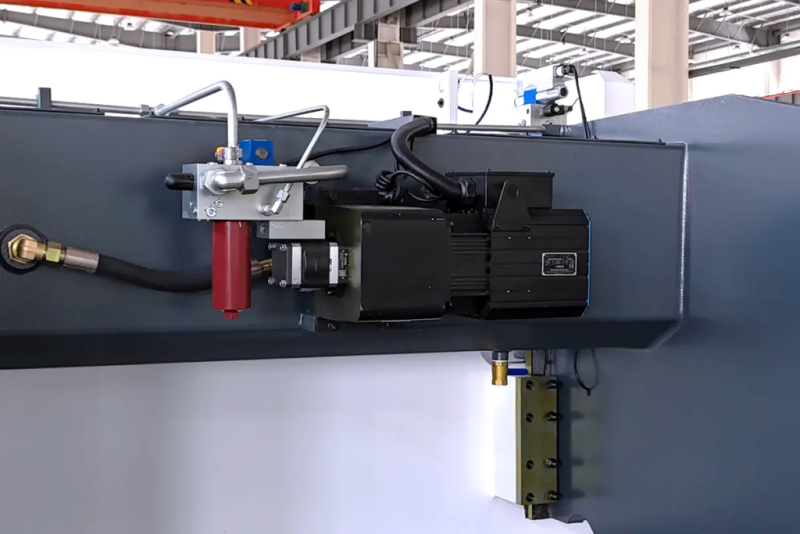

Hybrid Servo ECO Function (Optional)	Tooling (punch and dies)



THÔNG SỐ KỸ THUẬT

Model PBS	Lực chấn (kn)	Chiều dài chấn (mm)	Khoảng cách 2 trụ (mm)	Chiều sâu hầu (mm)	Hành trình (mm)	Độ mở tối đa (mm)	Tốc độ đi xuống Y1,Y2-(mm/sec)	Tốc độ đi lên Y1,Y2-(mm/sec)	Hành trình cữ sau (mm)	Động cơ chính (kw)
50T1600	500	1600	1250	205	160	540	230	140	600	4
80T/2500	800	2500	2000	350	170	570	230	140	600	7.5
110T/2500	100	2500	2000	410	200	570	220	140	600	7.5
110T/3200	1100	3200	2700	410	200	570	220	140	600	7.5
110T/4000	1100	4000	3500	410	200	570	220	140	600	7.5
135T/2500	1350	2500	2000	410	200	570	200	140	600	11
135T/3200	1350	3200	2700	410	200	570	200	140	600	11
135T/4000	1350	4000	3500	410	200	570	200	140	600	11
175T/3200	1750	3200	2700	410	200	570	160	140	600	11
175T/4000	1750	4000	3500	410	200	570	160	140	600	11
175T/5000	1600	5000	4100	410	200	570	160	90	600	11
175T/6000	1600	6000	5100	410	200	570	160	90	600	15
210T/3200	2100	3200	2700	410	200	570	160	140	600	15
210T/4000	2100	4000	3500	410	200	570	160	140	600	15
210T/5000	2100	5000	4100	410	200	570	130	90	600	15
210T/6000	2100	6000	5100	410	200	570	130	90	600	15
250T/3200	2500	3200	2700	410	250	420	160	140	600	18.5
250T/4000	2500	4000	3500	410	250	620	160	140	600	18.5
250T/5000	2500	5000	4100	410	250	620	130	90	600	18.5
250T/6000	2500	6000	5100	410	250	620	130	90	600	18.5
320T/3200	3200	3200	2700	450	300	670	150	130	600	22
320T/4000	3200	4000	3500	450	300	670	150	130	600	22
320T/5000	3200	5000	4100	450	300	670	130	90	600	22
320T/6000	3200	6000	5100	450	300	670	130	90	600	22
400T/3200	4000	3200	2700	500	300	670	150	130	600	30
400T/4000	4000	4000	3500	500	300	670	150	130	600	30
400T/5000	4000	5000	4100	500	300	670	130	90	600	30
400T/6000	5000	6000	5100	500	300	670	130	90	600	30
500T/4000	5000	4000	3500	500	300	670	150	130	600	30
500T/5000	5000	5000	4100	500	300	670	130	90	600	30
500T/6000	5000	6000	5100	500	300	670	130	90	600	30





Model PBS	Bending Pressure (kn)	Bending Length (mm)	Column Distance (mm)	Throat Depth (mm)	Slider Stroke (mm)	Max. Opening Height (mm)	Y1,Y2-axis Down Speed (mm/sec)	Y1,Y2-axis Back Stroke Speed (mm/sec)	X-axis Max.Distance (mm)	Main Motor (kw)
50T1600	500	1600	1250	205	160	540	230	140	600	4
80T/2500	800	2500	2000	350	170	570	230	140	600	7.5
110T/2500	100	2500	2000	410	200	570	220	140	600	7.5
110T/3200	1100	3200	2700	410	200	570	220	140	600	7.5
110T/4000	1100	4000	3500	410	200	570	220	140	600	7.5
135T/2500	1350	2500	2000	410	200	570	200	140	600	11
135T/3200	1350	3200	2700	410	200	570	200	140	600	11
135T/4000	1350	4000	3500	410	200	570	200	140	600	11
175T/3200	1750	3200	2700	410	200	570	160	140	600	11
175T/4000	1750	4000	3500	410	200	570	160	140	600	11
175T/5000	1600	5000	4100	410	200	570	160	90	600	11
175T/6000	1600	6000	5100	410	200	570	160	90	600	15
210T/3200	2100	3200	2700	410	200	570	160	140	600	15
210T/4000	2100	4000	3500	410	200	570	160	140	600	15
210T/5000	2100	5000	4100	410	200	570	130	90	600	15
210T/6000	2100	6000	5100	410	200	570	130	90	600	15
250T/3200	2500	3200	2700	410	250	420	160	140	600	18.5
250T/4000	2500	4000	3500	410	250	620	160	140	600	18.5
250T/5000	2500	5000	4100	410	250	620	130	90	600	18.5
250T/6000	2500	6000	5100	410	250	620	130	90	600	18.5
320T/3200	3200	3200	2700	450	300	670	150	130	600	22
320T/4000	3200	4000	3500	450	300	670	150	130	600	22
320T/5000	3200	5000	4100	450	300	670	130	90	600	22
320T/6000	3200	6000	5100	450	300	670	130	90	600	22
400T/3200	4000	3200	2700	500	300	670	150	130	600	30
400T/4000	4000	4000	3500	500	300	670	150	130	600	30
400T/5000	4000	5000	4100	500	300	670	130	90	600	30
400T/6000	5000	6000	5100	500	300	670	130	90	600	30
500T/4000	5000	4000	3500	500	300	670	150	130	600	30
500T/5000	5000	5000	4100	500	300	670	130	90	600	30
500T/6000	5000	6000	5100	500	300	670	130	90	600	30
